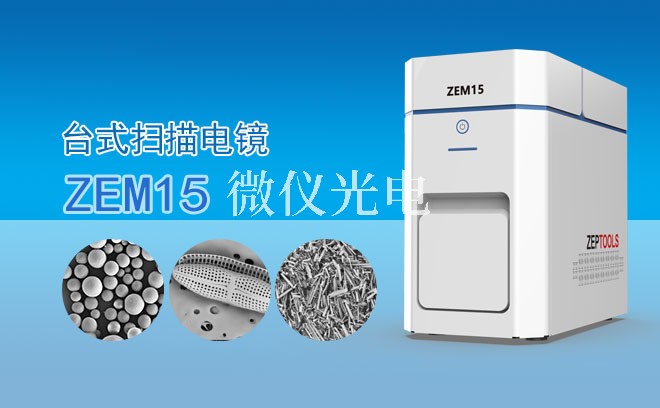

掃描電鏡作為材料表征領域的關鍵工具，其核心功能聚焦于微觀形貌與成分的多維度解析，以下從五大維度系統闡述其技術特性與應用價值：

一、納米級表面形貌成像

SEM掃描電鏡通過聚焦電子束掃描樣品表面，利用二次電子信號生成高分辨率形貌圖像，橫向分辨率可達1-10納米，縱向分辨率達50納米?？汕逦尸F(xiàn)材料表面微觀結構特征，如金屬晶界、陶瓷顆粒分布、薄膜表面粗糙度等。典型應用包括半導體器件缺陷檢測、納米材料形貌表征及生物樣本超微結構觀察，如昆蟲復眼結構或細胞表面突起分析。

二、元素成分定量分析

配備能譜儀（EDS）的SEM可實現微區元素成分定量分析，通過檢測特征X射線確定元素種類及含量，檢測極限達0.1%。結合面掃描功能可生成元素分布圖，直觀展示成分空間差異。在地質樣品分析中可識別礦物成分，在合金研究中可分析相組成，在環境污染物檢測中可定位重金屬分布。

三、晶體結構取向分析

通過電子背散射衍射（EBSD）技術，SEM可獲取晶體取向、晶粒尺寸及晶界類型信息。該功能在金屬材料研究中可分析織構演變，在地質樣品中可研究礦物晶體取向，在半導體材料中可檢測晶格缺陷，為材料性能優化提供結構依據。

四、三維形貌重構與動態觀測

掃描電鏡支持傾斜樣品臺或多角度成像技術，結合軟件重構可生成三維形貌模型，直觀展示表面起伏特征。在動態過程研究中，可實時觀測材料在加熱、冷卻或加載過程中的形貌演變，如金屬疲勞裂紋擴展、相變過程或生物樣本脫水過程，為機理研究提供動態數據支持。

五、環境適應性多模式成像

SEM掃描電鏡支持高真空、低真空及環境模式，可適應不同樣品特性。低真空模式適用于含水或易揮發樣品，避免電子束損傷；環境模式可引入氣體實現原位反應觀測，如催化反應過程研究。此外，掃描電鏡與能譜儀、波譜儀、陰極熒光等附件的聯用技術，可同步獲取形貌、成分及光學性質信息，實現多參數綜合表征。

綜上，SEM掃描電鏡憑借其納米級分辨率、多維度分析能力和環境適應性，在材料科學、地質學、生物學、納米技術等領域發揮著不可替代的作用，持續推動著微觀世界的科學探索與技術革新。
