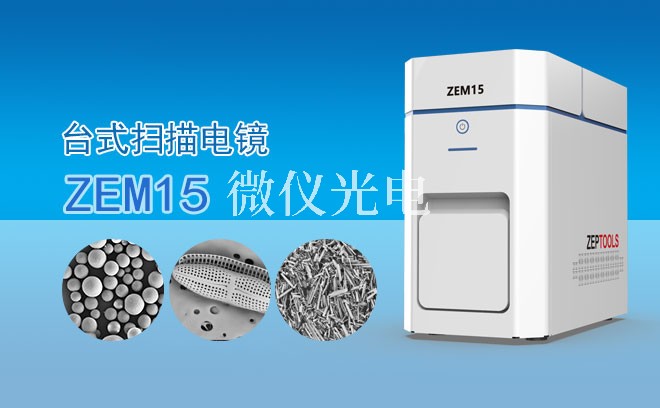

在物理學研究向微觀尺度與J端條件不斷深入的背景下，掃描電鏡憑借其高分辨率成像、多模式分析以及環境適應性等核心優勢，已成為揭示材料微觀結構、探索物理現象本質的關鍵工具。相較于傳統光學顯微鏡或能譜分析技術，SEM掃描電鏡在納米級形貌表征、元素分布映射及動態過程觀測等方面展現出不可替代的價值，為凝聚態物理、表面物理、納米物理等分支領域的研究提供了重要支撐。

一、納米級三維形貌表征：突破光學極限，量化微觀結構

傳統光學顯微鏡受限于光的衍射效應，分辨率通常難以突破200nm，而掃描電鏡通過聚焦電子束與樣品相互作用產生的二次電子信號，可實現亞納米級橫向分辨率（通常1-10nm）與納米級深度分辨率的成像。這種突破性能力使SEM掃描電鏡成為物理學中研究納米材料、薄膜界面及缺陷結構的理想工具：

納米材料研究：在量子點、納米線等低維材料研究中，掃描電鏡可清晰顯示顆粒尺寸、形貌及團聚狀態，例如通過高分辨成像發現金納米棒的長徑比與其表面等離子共振頻率呈線性相關，為光電器件設計提供了結構參數依據；

薄膜界面分析：在多層膜或異質結研究中，SEM掃描電鏡的背散射電子成像模式可區分不同原子序數的材料層，結合立體成像技術可重建界面三維形貌，揭示層間擴散或應力分布對材料性能的影響；

缺陷表征：在半導體晶體生長研究中，掃描電鏡能檢測位錯、層錯等晶體缺陷的密度與分布，例如通過對比不同襯底溫度下外延層的缺陷密度，優化出低缺陷密度的晶體生長工藝。

此外，SEM掃描電鏡的成像過程無需對樣品進行切片或染色，可保持樣品原始狀態，尤其適用于對微結構敏感的物理體系研究。

二、多信號同步檢測：從形貌到成分的跨維度分析

掃描電鏡的核心優勢在于其可同步采集多種相互作用信號的能力，通過組合不同探測器可實現形貌、成分、晶體結構等多維度信息的關聯分析：

二次電子（SE）成像：反映樣品表面形貌，分辨率高，適用于納米顆粒、表面粗糙度等研究；

背散射電子（BSE）成像：信號強度與原子序數相關，可用于區分材料相組成或成分梯度，例如在合金研究中，BSE成像可直觀顯示D二相粒子的分布與尺寸；

X射線能譜（EDS）分析：通過檢測特征X射線，可實現元素種類識別與半定量分析，結合掃描成像模式可繪制元素分布圖，揭示摻雜元素在材料中的擴散路徑或偏聚行為；

電子背散射衍射（EBSD）：通過分析衍射花樣，可獲取晶體取向、晶界類型及相結構信息，在金屬塑性變形研究中，EBSD技術可定量表征晶粒取向差分布，揭示變形機制與織構演化規律。

這種多信號同步檢測能力使SEM掃描電鏡成為研究材料“結構-成分-性能”關系的關鍵平臺。例如，在鐵電材料研究中，結合SE形貌、BSE成分與EBSD晶體取向分析，可揭示疇結構與晶界相互作用對材料壓電性能的調控機制。

二、動態過程原位觀測：捕捉物理現象的瞬態變化

掃描電鏡的環境適應性優勢使其可與加熱臺、冷卻臺、拉伸臺等原位模塊集成，實現材料在溫度、應力、電場等條件下的動態過程觀測：

相變研究：在金屬材料研究中，SEM掃描電鏡原位觀測發現馬氏體相變過程中晶界遷移速率與冷卻速率呈指數關系，為相變動力學模型提供了實驗依據；

斷裂行為分析：結合拉伸臺，掃描電鏡可實時記錄裂紋萌生、擴展及分叉過程，例如在陶瓷材料研究中，原位觀測發現裂紋J端會通過微裂紋偏轉或橋接機制增韌，揭示了陶瓷材料韌性提升的微觀機制；

電化學過程監測：在電池電極材料研究中，SEM掃描電鏡液相原位觀測發現鋰離子嵌入會導致石墨層間距動態膨脹，且膨脹率與充放電速率相關，為優化電極結構設計提供了關鍵數據。

這種動態過程觀測能力使掃描電鏡成為研究材料服役行為、探索物理現象本質的重要工具，填補了傳統靜態分析技術在時間維度上的空白。

四、大景深與高對比度成像：復雜表面的精細化表征

SEM掃描電鏡的電子束聚焦特性賦予其大景深（通?？蛇_毫米級）與高對比度成像優勢，尤其適用于表面起伏大或結構復雜的物理樣品分析：

地質樣品研究：在巖石礦物分析中，掃描電鏡的大景深成像可同時顯示礦物顆粒的表面形貌與內部解理結構，結合EDS分析可快速確定礦物組成，為地球物理學研究提供微觀證據；

生物物理樣品觀測：在細胞力學研究中，SEM掃描電鏡可清晰顯示細胞骨架的絲狀結構與細胞膜褶皺，結合圖像處理技術可量化細胞形變參數，揭示細胞對外界刺激的響應機制；

3D打印材料分析：在增材制造研究中，掃描電鏡可檢測打印層間的孔隙率、熔池形態及未熔粉末分布，例如通過對比不同打印參數下的孔隙特征，優化出高致密度的3D打印工藝。

此外，SEM掃描電鏡的成像對比度可通過調節加速電壓或探測器類型靈活控制，例如低電壓成像可減少電荷積累，適用于絕緣樣品分析；高角度環形暗場成像可增強原子序數對比度，適用于輕元素與重元素的區分。

五、非破壞性與快速分析：高效支撐物理學研究

掃描電鏡的檢測過程基于電子束與樣品的非彈性散射，對樣品損傷極小，尤其適用于對微結構敏感的物理體系研究：

珍貴樣品分析：在月球樣品研究中，SEM掃描電鏡通過無損成像與微區成分分析，揭示了月壤顆粒的撞擊熔融特征與太空風化痕跡，為月球演化模型提供了關鍵數據；

快速篩查與優化：在材料篩選研究中，掃描電鏡可快速獲取大量樣品的形貌與成分信息，例如在催化劑開發中，通過SEM掃描電鏡高通量分析發現特定形貌的納米顆粒具有更高的催化活性，顯著縮短了研發周期；

跨尺度關聯分析：掃描電鏡可與光學顯微鏡、透射電鏡（TEM）等設備聯用，實現從宏觀到微觀的跨尺度表征。例如，在復合材料研究中，SEM掃描電鏡先定位纖維與基體的界面區域，再通過TEM進行原子級界面結構分析，系統揭示了界面結合強度對材料力學性能的影響。

從納米級形貌表征到多物理場原位觀測，從元素分布映射到動態過程捕捉，掃描電鏡以其獨特的技術優勢重構了物理學研究的微觀視角。隨著探測器靈敏度提升、原位模塊集成化以及人工智能圖像處理技術的發展，SEM掃描電鏡將在量子材料探索、J端條件物理、生物物理交叉等領域發揮更大價值，成為推動物理學向更深層次與更廣維度突破的核心工具。
