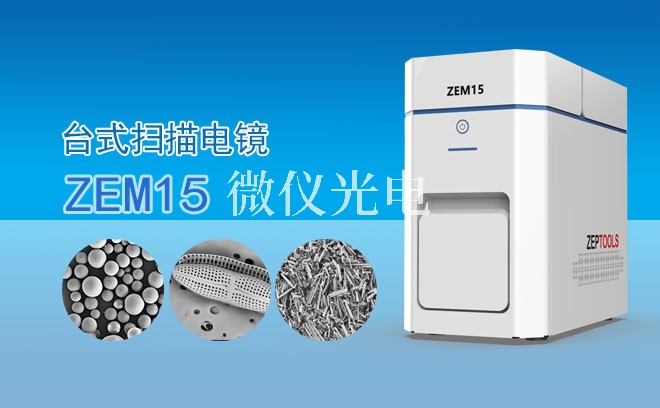

在材料科學與納米技術領域，掃描電鏡已成為揭示固體樣品表面形貌與成分信息的關鍵工具。從金屬材料的斷裂面分析到高分子材料的納米結構表征，掃描電鏡通過高分辨率成像與多模式探測，為科研與工業檢測提供了不可替代的技術支持。

樣品制備：從清潔到導電處理的全流程

1. 基礎制備原則

SEM掃描電鏡樣品需滿足三大核心條件：

導電性：非導電樣品（如塑料、陶瓷、生物組織）B須進行表面鍍膜處理，常用方法包括真空蒸鍍金/鉑（厚度5-20nm）或碳涂層，以避免電荷積累導致圖像畸變。

穩定性：樣品需在真空環境下保持結構穩定，含水樣品（如生物組織）需經梯度脫水（50%、70%、90%、****乙醇）后臨界點干燥，防止收縮變形。

尺寸適配：樣品高度通常不超過10mm，塊狀樣品通過導電膠或銅釘固定于樣品臺，粉末樣品需分散于碳膠上并輕敲去除松散顆粒。

2. 特殊樣品處理

脆性材料（如陶瓷）：預切割為薄片，避免電子束穿透導致結構模糊。

有機污染物：用乙醇或丙酮超聲清洗5分鐘，氮?dú)獯蹈伞?/span>

生物樣品：經戊二醛固定、梯度脫水后，可能需染色處理以增強對比度。

儀器操作：參數設置與模式選擇

1. 關鍵參數優化

加速電壓（HV）：

低電壓（<5kV）：減少穿透深度，提升表面細節（適合納米結構）。

高電壓（>15kV）：增加穿透深度，適用于厚樣品或內部結構觀察（如金屬層狀結構）。

工作距離（WD）：

短WD（5-10mm）：提升分辨率，但景深較小，適合平面樣品。

長WD（15-20mm）：增大景深，適合三維形貌觀察（如粗糙表面或斷裂面）。

束流強度：

小束流（<1nA）：降低樣品損傷風險，適合易損材料（如有機薄膜）。

大束流（>10nA）：提高信噪比，但可能導致局部熔融（如金屬納米顆粒）。

2. 成像模式選擇

二次電子（SE）模式：

原理：捕獲樣品表面散射的低能電子，分辨率高（可達1nm）。

應用：顯示表面形貌細節，如納米線、孔洞結構，適用于材料表面粗糙度分析。

背散射電子（BSE）模式：

原理：檢測高能電子與樣品原子核碰撞后反向散射的信號，信號強度與原子序數正相關。

應用：區分多相材料（如合金、礦物）的相分布，金屬顆粒因原子序數高而呈現更亮信號。

3. 操作流程

啟動與校準：開啟電源及軟件，待自檢完成后用校準標樣校準電子束聚焦與定位。

裝載樣品：通過傳輸門將樣品臺推入真空倉，抽真空至壓力穩定（約10??Pa），逆時針旋轉樣品桿旋鈕固定樣品臺。

參數調節：根據樣品類型設置加速電壓、束流強度與工作距離，啟用自動聚焦與像散校正功能。

成像與拍攝：低倍鏡下自動聚焦，高倍鏡手動調節細節，通過“亮度/對比度”調整優化圖像，保存為.tiff或.jpg格式。

數據處理：從原始信號到科學結論

1. 圖像預處理

去噪與平滑：采用中值濾波（保留邊緣的同時去除脈沖噪聲）或高斯模糊（平滑高斯噪聲）。

對比度增強：線性拉伸擴展灰度范圍，非線性調整（如γ校正）提升低對比度區域可見性。

2. 定量分析方法

形貌分析：通過線掃描或面掃描數據計算表面粗糙度（Ra/Rms），或用Canny算法檢測邊緣以計算顆粒等效圓直徑。

成分分析：結合EDS能譜數據，繪制元素分布熱圖，定點分析微區成分（注意輕元素需高計數率與長采集時間）。

三維重構：每隔2°采集一張圖像，覆蓋-10°至+10°范圍，通過軟件重構三維形貌并映射為顏色梯度圖。

3. 常見問題與解決方案

圖像條紋或抖動：檢查掃描線圈驅動電壓穩定性，降低掃描速度或增加幀平均次數。

樣品充電導致漂移：噴涂更薄導電層，或降低加速電壓至3kV以下。

束流不穩定：檢查燈絲老化程度，場發射槍需確認真空度是否達標（<10??Pa）。

應用案例：從實驗室到工業檢測

鋰電池SEI膜分析：采用3kV低電壓+低真空模式（LVD），成功捕獲納米級SEI膜動態演變過程，避免傳統高電壓導致的碳層穿透。

半導體缺陷檢測：通過縮短工作距離至3mm并啟用BSE模式，**定位硅晶圓中尺寸<50nm的鎢雜質顆粒。

高分子材料表征：結合SEI與BEI模式，通過色彩疊加區分表面形貌與成分差異，揭示聚合物納米復合材料的相分離機制。

掃描電鏡以其實時、高分辨率、多模式探測的優勢，正在固體樣品檢測中扮演著越來越重要的角色。從樣品制備的精細化到參數設置的智能化，再到數據處理的定量化，SEM掃描電鏡技術正不斷突破傳統界限，為材料科學、納米技術與生物醫學等領域的創新發展提供強有力的支持。
